脫水提升機
脫水提升機
脫水提升機

【價格區間】:電議,面議

【處理能力】:根據用戶要求選型

【適用物料】:洗煤、撈渣、瀝水

【產品別名】:翻斗提升機、轉斗提升機、Z型斗式提升機

脫水斗式提升機簡介 產品設備特點 脫水斗提機工作原理 提升機結構 選型技術參數

脫水斗式提升機簡介:

T/L型脫水式斗式提升機分為脫水式斗式提升機和撈坑式斗式提升機,其中脫水式斗式提升機主要用于洗煤廠對跳汰洗選后的中煤或矸石提升運輸和脫水,撈坑式斗式提升機則用于從撈坑沉淀池中提升大顆粒精煤和細粒煤,并使物料在提升過程中自行脫水。脫水斗式提升機共有八種規格:T3240、T3260、T4060、T4080、T40100、T50100、T50120、T50140。L型撈坑式斗式提升機尾部組件的支承軸承座置于尾部殼體外面,方便檢修。

脫水斗式提升機簡介

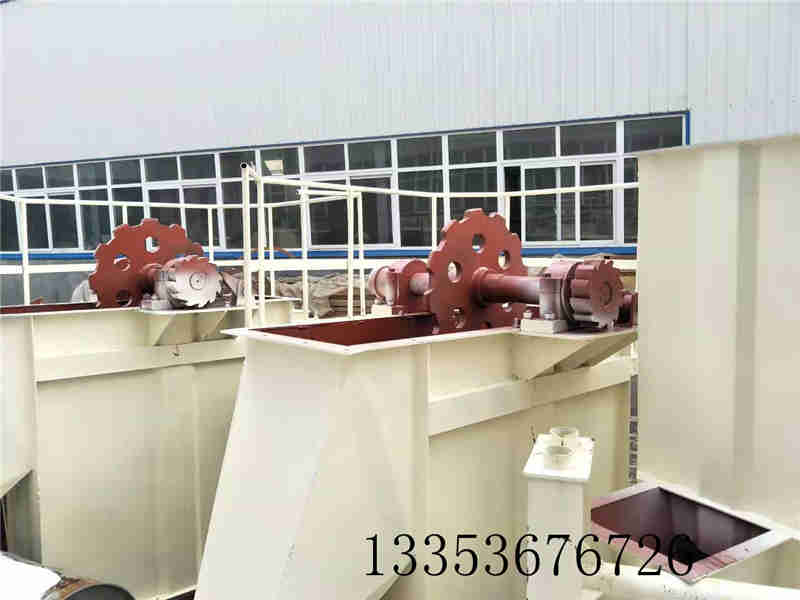

脫水提升機


脫水斗式提升機簡介12



產品設備特點:
   1、結構緊湊,提升高度大、維護方便。
   2、運行平穩、脫水效果好。
   3、每米斗容量基本按等級數遞增,有利于設備選型。

脫水斗提機工作原理:
    脫水斗式提升機的工作過程可分為料斗的裝料過程、料斗的提升過程和料斗的卸料過程三個階段。料斗在裝料過程中是否能裝滿,直接影響到提升機的輸送能力;料斗在提升過程中的提升狀態決定了升運過程的撒料程度;而料斗的卸料狀態則決定了物料的卸空程度,同時也影響功率消耗。
    通過以上了解對脫水斗式提升機的要求就是:1、裝料階段裝得滿;2、提升階段升得穩;3、卸料階段卸得凈。研究斗式提升機的工作較為重要的就是要找出實現“裝滿、穩升、卸凈”的條件,以提高提升機的生產能力,降低無效的能耗。

提升機結構:

脫水提升機結構
1:吊式尾部節段;
2:吊式尾部漏斗;
3:吊式尾部組件;
4:吊式過渡節段;
5:坑內敞開節段;
6:封閉節段;
7:敞開節段;
8:斗鏈;
9:頭部節段;
10:頭部組件;
11:傳動裝置;
12:傳動支架;
13:頭部支架及扶梯;
14:中間支架。

選型技術參數:

型號

斗寬(mm

機長(m

傾斜角(°

生產能力(t/h

斗鏈速度(m/s

T3240

400

20

55-70

15.3-51.3

0.16,0.27

T3260

600

23

55-70

23.0-96.8

0.16,0.27

T4060

600

23

55-70

23.0-96.8

0.16,0.27

T4080

800

23

55-70

38.3-129.2

0.16,0.27

T40100

100

26

55-70

47.8-201.8

0.16,0.27

T50100

100

26

55-70

47.8-201.8

0.16,0.27

T50120

1200

26

55-70

11.3-242.8

0.16,0.27

T50140

1400

23

55-70

83.7-282.5

0.16,0.27

L3240

400

23

60-70

15.9-56.9

0.16,0.27

L4060

600

23

60-70

31.8-80.40

0.16,0.27

L40100

1000

23

60-70

53.0-134

0.16,0.27

L50120

1200

26

60-70

79.2-200.4

0.16,0.27

L50140

1400

26

60-70

92.4-233.7

0.16,0.27

(公司負責需方工藝流程設計、現場地基指導、設備安裝調試、代培技術人員、操作人員一條龍服務。


河南奧創斗式提升機結構圖紙繪畫、價格計算、廠家真機圖片展示,及到廠實地考察接待,歡迎實地考察!

訂購網址請登錄河南奧創機械有限公司官方網站:www.cc-sun.com 24小時服務熱線:13353676726
